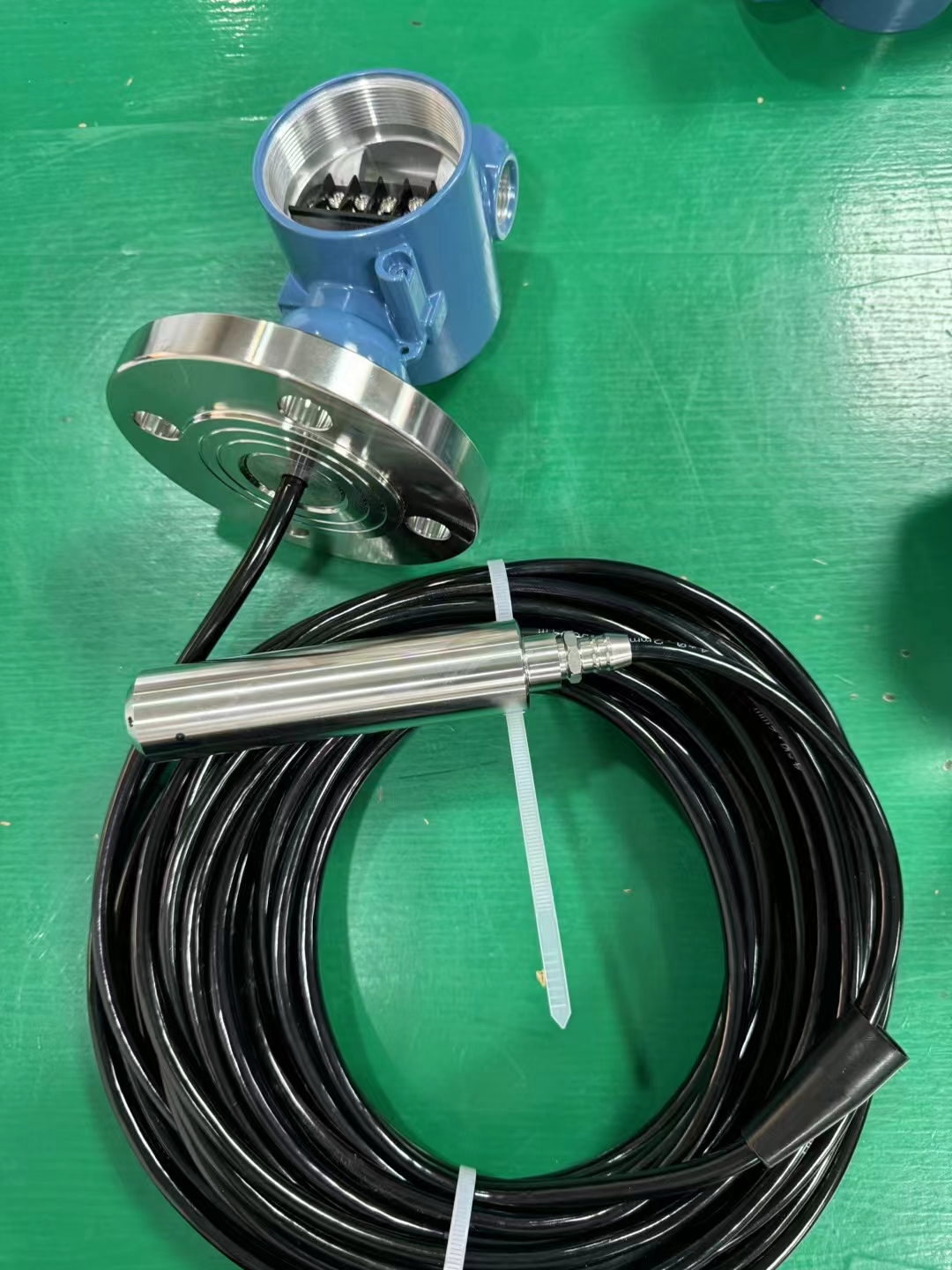

ZHRCF-501F投入式液位变送器鸿泰产品线性度好测量范围宽

ZHRCF-501F投入式液位变送器鸿泰产品线性度好测量范围宽

ZHRCF-501F投入式液位变送器鸿泰产品线性度好测量范围宽

ZHRCF-501F 量程0-5m 两线制 4-20mA引出线10m 耐腐蚀（安装调试提供技术支持）

ZHRCF-501F 量程0-5m 两线制 4-20mA引出线10m 耐腐蚀（安装调试提供技术支持）

数字式多点校准，芯片，大提高产品精度及稳定性

温度漂移影响小

RS485总线功能

大液晶屏幕，压力单位可调

现场零点校准功能

阻尼时间可调，保出色的长期稳定性

的抗干扰能力

防爆功能

基本参数

测量介质	杂质较少液体
传感器	扩散硅（316L不锈钢膜片），可特质哈氏合金或钽膜片
量程范围	501P：0~0.5m~100m
	501F：0~0.5m~100m
	501C：0~0.5m~5m
	501J：0~0.5m~10m
精 度	±0.25%FS（501P、501F、501C）＜50m
	±0.5%FS（501P、501F）＞50m
	±1.0%FS 501J
非线性	＜±0.2%FS
可重复性	≤±0.1%FS
长期稳定性	≤±0.2%FS
零点漂移	≤±0.1%FS
响应时间	≤500ms

电气参数

供电电压	DC24V（12~32VDC，特殊可恰询）
输 出	电流二线制：4~20mA；可定制0~20mA
	电压三线制：0~5V；0~10V；1~5V;1~10V
零点漂移	≤±0.02%FS
负载能力	电流输出型：≤500Ω
	电压输出型：输出阻抗≤25Ω
电气连接	M20*1.5标准出线孔，带防爆或普通锁紧母
通讯协议	RS485 Modbus
显示	四位半LCD液晶显示

其他规格

接液材质	316L不锈钢，聚乙烯或PTFE
外壳材质	压铸铝
密封件	氟橡胶，可选：EPOM、NBR
隔膜材质	316L不锈钢，可选哈氏合金、钽膜片
过程连接	标准：M20*1.5外螺纹，可定制其它接口
防护等级	IP68
介质温度	（-30~80）℃；501J（-30~120）℃
环境温度	（-40~80）℃
抗震	108RMS(25~2000HZ）
防爆	隔离防爆Ex dII CT6 本安防爆Ex iaII CT6
安装位置	垂直安装

主要技术参数:

量 程: 0～5mH2O～20mH2O (水位高/深度)
综合精度: 0.2%FS、0.5%FS、1.0%FS
输出信号: 4～20mA(二线制)、0～5V、1～5V、0～10V(三线制)
供电电压: 24DCV(9～36DCV)
介质温度: 0～85℃
环境温度: 常温(-20～85℃)
零点温漂移： ≤±0.05%FS℃
量程温度漂移： ≤±0.05%FS℃
补偿温度： 0~70℃
过载： 150%FS
限过载： 200%FS
响应时间： 5 mS(上升到FS)
负载电阻: 电流输出型：大800Ω；电压输出型：大于5KΩ
绝缘电阻: 大于2000MΩ (100VDC)
密封等级: IP68
长期稳定性能: 0.1%FS/年
振动影响: 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
电气接口(信号接口): 紧线螺母与五芯通气电缆连接。
机械连接(螺纹接口): 投入式
