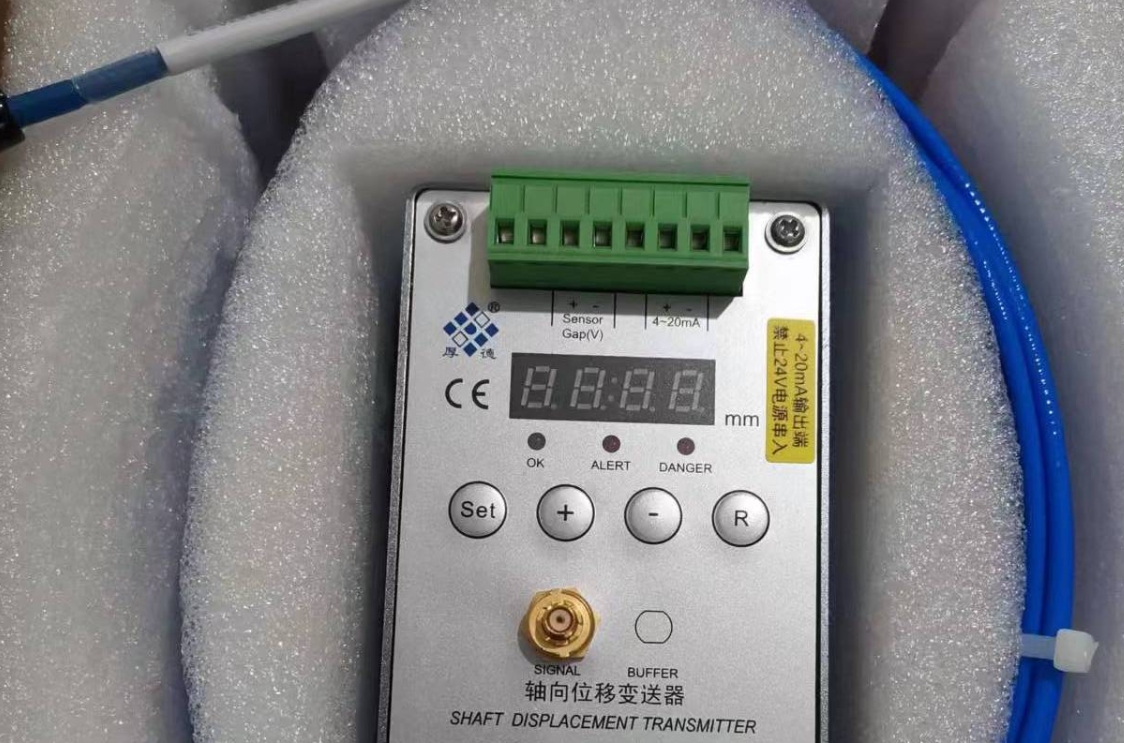

HZW-6-A1-B2-C2-D2轴向位移变送器

是一种精密的相对振动幅值测量仪器，配接HN800型电涡流传感器，可对汽轮机、风机等旋转机械的大轴或转子的径向相对振动或摆度进行测量和监控。具有报警与停机控制信号输出，设有电流输出通用接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的轴的径向振动，摆度的监视和保护。

功能说明：

1. 显示功能
振动，摆度测量值、Ⅰ值报警、 Ⅱ值报警设定值，可分别在LED数码管上显示。
2. 报警功能
当振动超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时断开报警输出回路，能有效地抑制仪表的误报警。
5. 输出接口
设有电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。

4输    入：HN800系列电涡流传感器探头

5输    出：4～20mA（zui大负载500Ω）

6灵 敏 度：16 mA /量程（mm）

7精    度：≤1%

8输出纹波：≤20mV

9频    响：0～10kHz

10温    漂：≤0.1%℃

11工作温度：-30℃～80℃

12外形尺寸：90mm(宽)×35mm(长)×70mm(高)
