物料描述：1:振幅0-1mm，加速度0-100mm/s2，振速0-50mm/s，三合一变送器，24V4线制

物料描述：1:振幅0-1mm，加速度0-100mm/s2，振速0-50mm/s，三合一变送器，24V4线制

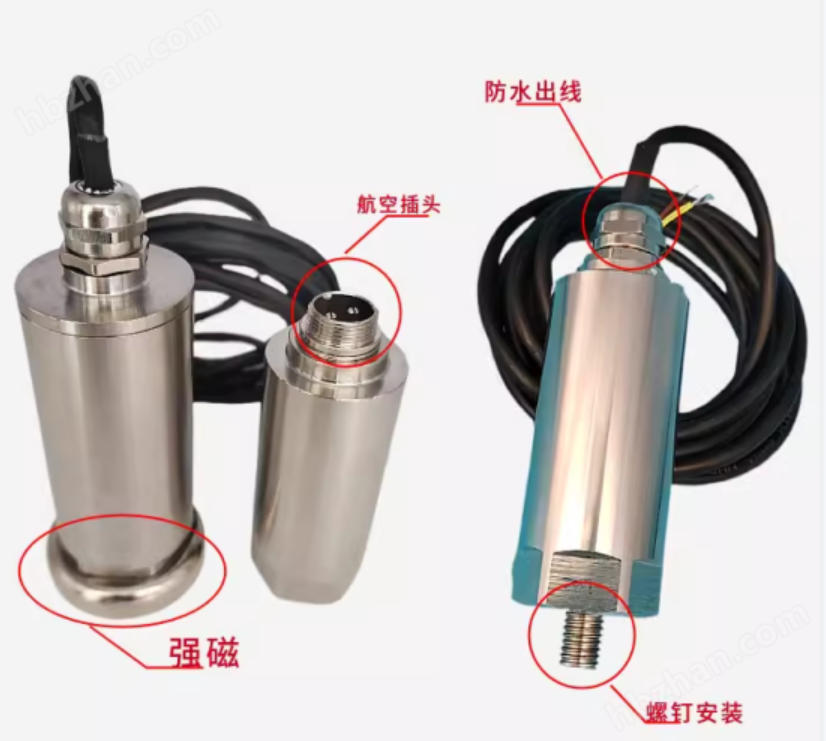

ZD-03A一体化振动变送器将磁电式振动传感器、精密测量电路集成在一起，构成振动测量系统，该变送器可直接连接DCS、PLC或其它设备，是测量风机、动机、水泵等工厂设备振动的理想选择。

ZD-03A一体化振动变送器技术参数:

2．1 频率响应：10 ～ 1000 Hz *  或者5 ～ 1000 Hz（特殊说明）

2．2 自振频率：10Hz

2．3 测量范围：0-200um

2．4 输出电流：4～20mA

2．5输出阻抗：≤500Ω

2．6工作电压：DC12-24V±10%

2. 7接线方式：二线制

2．7大加速度：10g

2．8测量方向: 垂直或水平

2．9 使用环境：温 度 -40℃～80℃ 相对湿度 ≤

2．10 外形尺寸：φ33mm×75mm

2．11 安装方式：螺钉固定

2．12 重 量： 约324g

3．1 安装位置： 垂直或水平安装于被测振动点上，将传感器底部螺钉固定在被测壳体上，然后将传器拧在上面拧紧即可。

3．2 安装尺寸及规范：若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。

3．3 接线说明：棕色导线接DC24V电源正端，黑色导线接4-20mA输出，。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。
